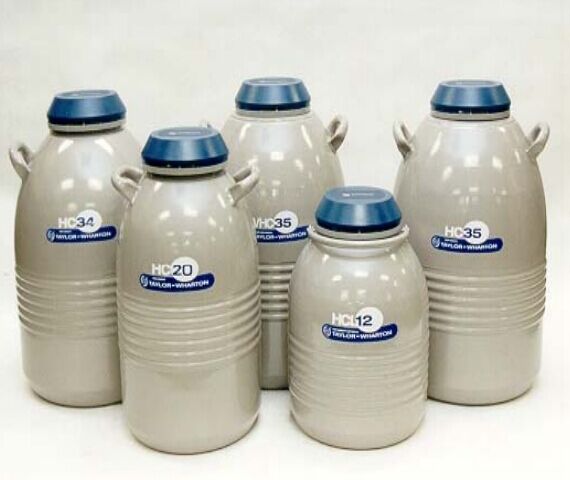

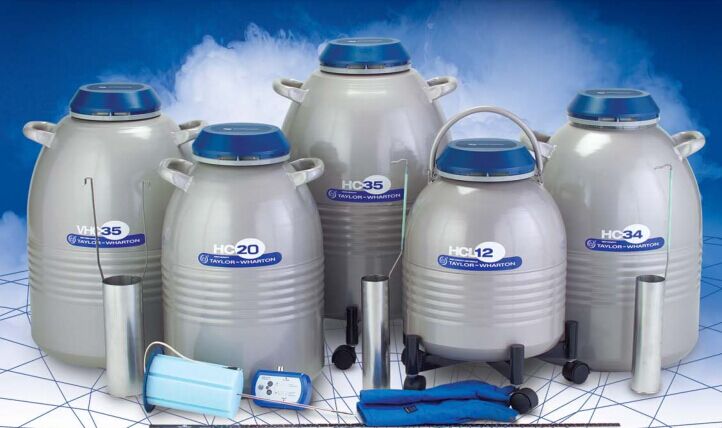

Taylor-Wharton泰来华顿液氮罐HCL12/HC20/HC34/HC35/VHC35

美国Taylor-Wharton泰来华顿液氮罐HCL12/HC20/HC34/HC35/VHC35是为了将大量的不同存储物储存在低温中而设计的。液面温度一般在零下196℃（-320F），提桶顶端的温度在零下190℃（-310F）。
容量12升至38升，放圆形吊桶。

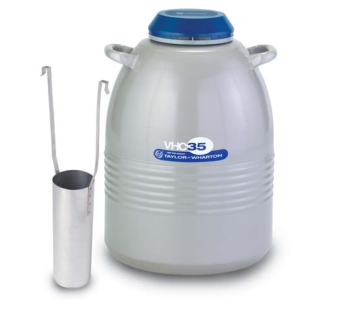

美国Taylor-Wharton泰来华顿液氮罐HCL12/HC20/HC34/HC35/VHC35

产品简述：

   美国Taylor-Wharton泰来华顿液氮罐HCL12/HC20/HC34/HC35/VHC35是为了将大量的不同存储物储存在低温中而设计的。液面温度一般在零下196℃（-320F），提桶顶端的温度在零下190℃（-310F）。

  HC系列容量12升至38升，放圆形吊桶。

 The High Capacity (HC) series of refrigerators are designed for storing large quantities of a variety of materials at cryogenic temperatures. Temperatures
generally range between -196?C (-320?F) at the liquid surface, and -190?C (-310?F) at the cannister top.

产品特点：

   美国多采用提斗存放麦管，贮存样本，其特点是低液氮蒸发率，其生产工艺采用一字型焊接，即焊接口只有一条，一般生产厂家为工字型焊接，“工”字型焊接指肩部有一条焊接口，园底一条焊接口，纵剖面还有一条焊接口，焊接口越多，蒸发率越大，可靠性越差，因此TW公司生产的HC系列产品具有低蒸发率的特点。此外TW公司生产的HC系列具有贮存量大结构紧凑的特点，如HC35与同类产品比，其提斗数都是10个，贮存标本几乎一样多。

技术优势：

• 更大的存储容量
• 新的波纹构造-高强度的铝制肋纹罐体，大颈口设计，和更加耐用的涂漆。
• 通用的存储系统-方便识别提桶位置的标签环和内部的支架。
• 带有超级绝热的高真空性能可提供更长的保存时间。

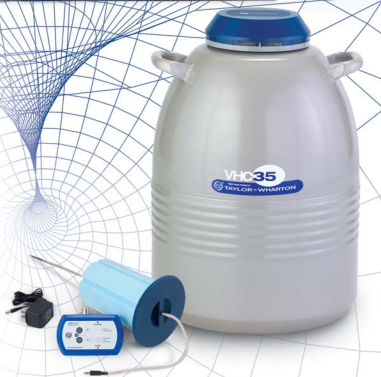

• 安全性-可选的液面报警器，并带有远程遥控功能。
• 方便移动-一些型号可使用脚轮底座。
• Large storage capacity
• New Rugged Construction – ribbed high strength aluminum body, magniformed necktube design, and more durable paint
• Versatile storage system – convenient canister numbered index location ring and tapered internal spider
• Superior vacuum performance with super insulation provides maximum holding times
• Security – Optional low-level alarm is available with remote monitor and lockable lid.
• Mobility – Roller bases are available for all models.

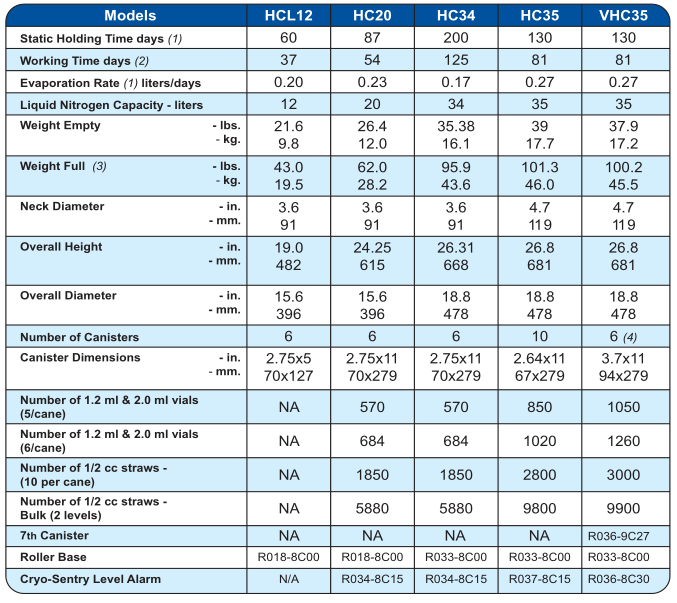

技术参数：

型号：HCL12
静态储存天数：60天
工作天数：37天
蒸发率：0.20升每天
液氮容量：12升
空重：9.8Kg
满重：19.5Kg
颈部直径：91mm
总高度：482mm
总直径：396mm
提筒数量：6
0.5ml麦管：2940支

型号：HCL20
静态储存天数：87天
工作天数：54天
蒸发率：0.23升每天
液氮容量：20升
空重：12Kg
满重：28.2Kg
颈部直径：91mm
总高度：615mm
总直径：396mm
提筒数量：6
2ml冻存管容量：684支
0.5ml麦管容量：5880支

型号：HC34
静态储存天数：200天
工作天数：125天
蒸发率：0.17升每天
液氮容量：34升
空重：16.1Kg
满重：43.6Kg
颈部直径：91mm
总高度：668mm
总直径：478mm
提筒数量：6
2ml冻存管容量：684支
0.5ml麦管容量：5880支

型号：HC35
静态储存天数：130天
工作天数：81天
蒸发率：0.27升每天
液氮容量：35升
空重：17.7Kg
满重：46Kg
颈部直径：119mm
总高度：681mm
总直径：478mm
提筒数量：10
2ml冻存管容量：1020支
0.5ml麦管容量：9800支

型号：VHC35
静态储存天数：130天
工作天数：81天
蒸发率：0.27升每天
液氮容量：35升
空重：17.2Kg
满重：45.5Kg
颈部直径：119mm
总高度：681mm
总直径：478mm
提筒数量：6
2ml冻存管容量：1050支
0.5ml麦管容量：9900支

Units can be used in-应用领域

• Artificial BreedingCentres.人工繁殖机构
• Large farm storage.大型农场存贮设备
• I.V.F. Labs.体外受精实验室
• Vaccine Productionfacilities.疫苗培殖机

Taylor-Wharton泰来华顿液氮罐LABS20K/LABS40K/LABS80K/LABS9

美国Taylor-Wharton泰来华顿液氮罐LABS20K/LABS40K/LABS80K/LABS94K（LABS实验室系列）的设计能使储存系统在容器上端保持接近液氮的温度，并且所有的储存架保存在气相中。
主要特点：
气相存贮
很好的温度
小型大开口
铝质转盘

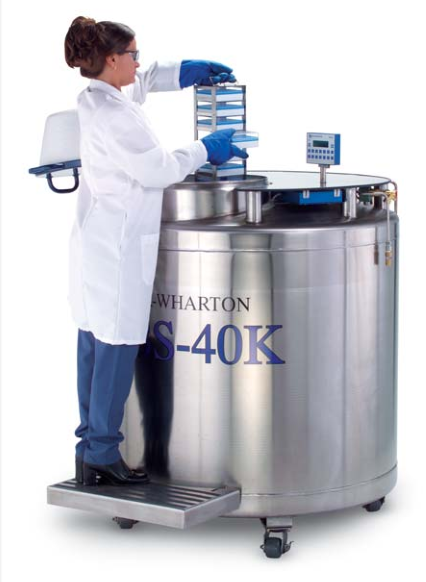

美国Taylor-Wharton泰来华顿液氮罐LABS20K/LABS40K/LABS80K/LABS94K

产品简述：

LABS系列-*的工程设计：效能-超低液氮消耗

• 适用于液氮气相存储，也可用于液相存储
• 保持冻存架顶部的温度接近于液氮的温度，有效保障各种类型样本活性

单点枢轴式样品转盘-旋转平滑，符合人体工程工程学设计和使用

• 没有任何机械部件需要保养
• 转盘可使用高度就是实际高度，转盘已分区并有分段标签，方便样本的存储管理
• 便利的液氮液位监测

带铰链的顶盖和不锈钢台面

• 盖子包括锁定功能，激活快速自动除雾，方便查看气态存储下样品和标签
• 有不锈钢的工作平台，提供了便利的桌面环境，并对电器和管路部分也起到保护作用

增强的直观监控技术

• 分立热敏电阻监测液位水平：热电偶温度分辨率达到0.1℃
• 可以收集性能数据，活动日程，增强安全性能
• 预留可用于外接监控的第二个温度检测接入点

Taylor-Wharton泰来华顿液氮罐LABS20K/LABS40K/LABS80K/LABS94K

产品特点：

• 有防滑表面的集成式可折叠台阶
• 所有产品都有台阶定位锁，在台阶收起时固定住台阶
• 有填充液氮软管，内径1.27CM I.D.包括双转环连接头和可选购3/8″凸NPT转接口

4K

技术参数：

4K

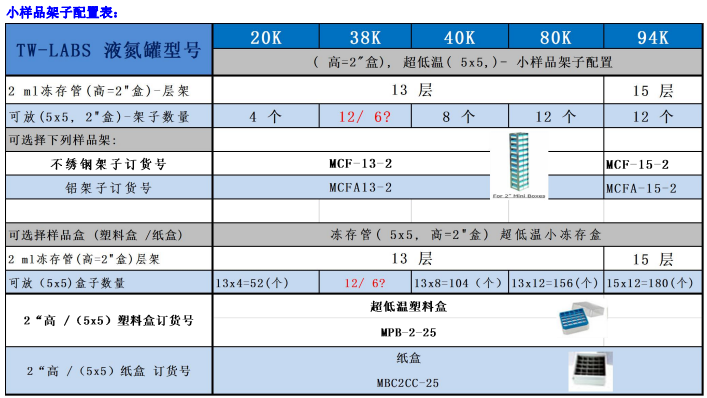

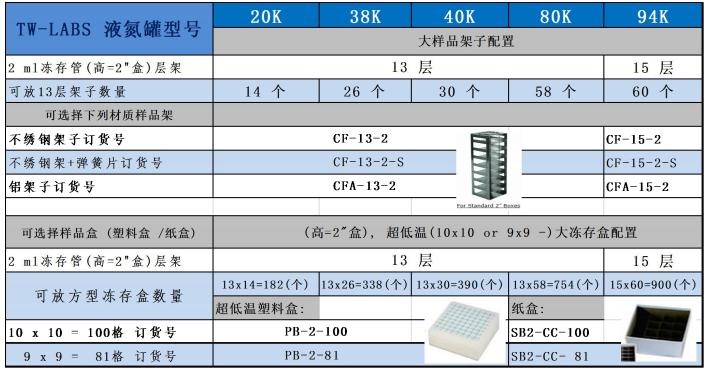

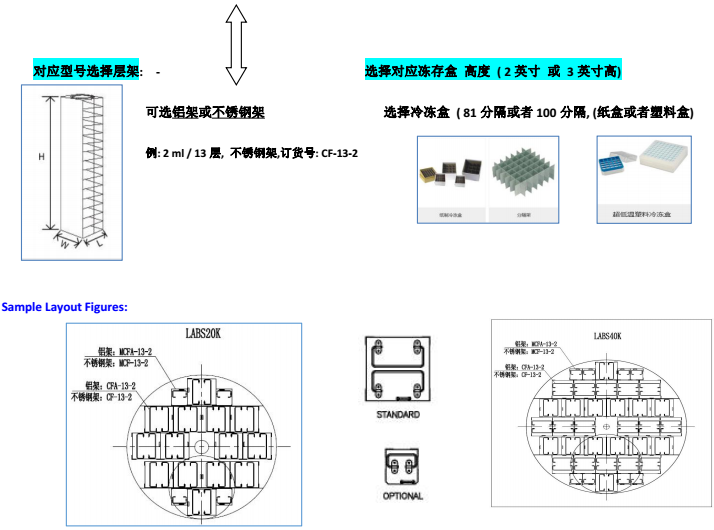

LAB系列大样品架子配置表

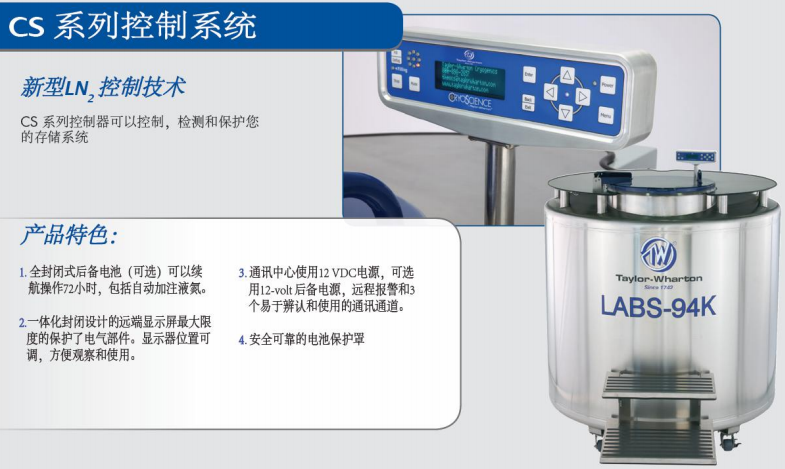

LAB系列新的控制系统

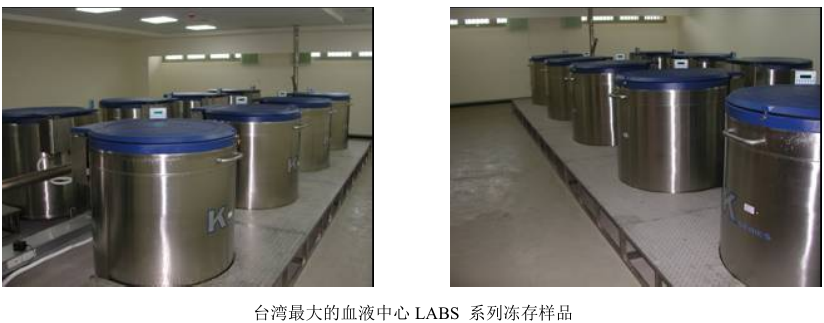

LABS系列特大型低温生物容器经典案例：

Taylor-Wharton大量样品用液氮罐3K/10K/24K/38K

Taylor-Wharton大量样品用液氮罐3K/10K/24K/38K（K系列低温储存系统）通过可靠的液氮储存，能提供摄氏零下100度至196度之间的可控温度。结合自动报警装置的安全性和样品的方便存取，*的温度梯减抑制系统地改善了气相储存温度和恢复。

Taylor-Wharton大量样品用液氮罐3K/10K/24K/38K

美国Taylor-Wharton泰来华顿相关系列产品分类如下：

K系列(大量样品用)；L系列(大量样品保存用)；
RS系列(带架系统)；XT系列(保存用)；
HC系列(大量保存用)；LD系列(LN2搬运用)；
CP系列(LN2搬运用)；TW选配件(液氮保存容器)。

     Taylor-Wharton大量样品用液氮罐3K/10K/24K/38K(K系列低温储存系统)通过可靠的液氮储存，能提供摄氏零下100度至196度之间的可控温度。结合自动报警装置的安全性和样品的方便存取，*的温度梯减抑制系统地改善了气相储存温度和恢复。

产品特点（容量48升至590升）：

1. 主要用于液相存储，或加配气相平台做存储
2. 的直观触摸控制器面板
3. ​Kryos控制器（电池可选）或AutoTend(液氮自动补充)
4. 不锈钢真空罐体
5. 模块化设计
6. Durable powder coated cabinet耐久耐用的喷漆箱体
7. ​底部预安装脚轮（万向轮）
8. 的真空绝热性能

技术参数：

K-series 样品架选择表

(1) Evaporation rate and static holding time are nominal. Actual rate may be affected by the nature of the contents, atmospheric conditions, container history, and manufacturing tolerances.

（1）蒸发率是标准值，实际的数值会受储存物、大气环境、容器使用年限和容器制造公差的影响。
(2) Work time is an arbitrary, reference-only value to estimate container performance under the actual operating conditions.

（2）工作时间是任意的，仅仅对时间操作条件做的估算参考数值。

(3) Maximum required clearance (with lid open) for the 10K is 69.0 (1753 mm); 24K is 76.0 in. (1930mm ). Depth with lid open for 10K is 34.0 (864 mm); 24K is 48.5 (1232 mm)

（3）大要求空间（盖子打开时），10K的为69英寸（1753毫米），24K的为76英寸（1930毫米）。盖子开启深度，10K的为34英寸（864毫米），24K的为48.5英寸（1232毫米）
(4) Maximum depth 55.0 in (1397mm). Maximum height 90.0 in. (2286 mm) with lid open.

（4）大深度55.0英寸（1397毫米），大开盖高度90.0英寸（2286毫米）

(5) Temperature Gradient Suppression System reduces internal diameter by approx. 1/4 in. (6.4 mm)

温度梯减抑制系统减少大约1/4英寸（6.4毫米）的内径。
(6) 2.0 ml vial size: 12.5 mm O.D. internal thread

2毫升小瓶，外径12.5毫米，内螺纹。
(7) 6 racks, 9 levels, 2” shelf height

6-9-2
(8) The 10K/24K/38K containers utilize both the 5 in. x 5 in. (127 mm x 127 mm) 100/81 cell box and the 3 in. x 3 in. (76 mm x 76 mm) 25 cell box

10K/24K/38K等都使用5.0*5.0英寸（127×127毫米），100/81格盒和3.0×3.0英寸（76×76毫米）25格盒。
